涂布机张力控制器电机配套使用调试可参考一下几个步骤：

1.采用张力专用变频器做恒张力控制，不需要用PLC做卷经的计算。卷经计算、惯量补偿、摩擦力补偿、以及张力锥度等相关模块都

在变频器内部完成。这样，该系统结构简单可靠。

2.计算一些相关的参数值、验证确认自己的测量数值没差错；

3.张力控制变频器时需要注意的几个常用公式根据牵引电机、牵引辊直径、传动比计算最大线速度；根据收卷电机、收卷轴空满轴直

径、传动比，计算收卷变频器的最大输出频率、最大设定张力。

4.应将每台变频器单独调谐好；

5.联机调试，对于主牵引及次牵引的同步问题，可用线速度表测试。基本一致，次牵引采用张力摆杆修正。主辅频率叠加方式（此次

实际改造并没有采用张力摆杆，由于同步精度较高，累计误差并不大。采用一辅助电位器稍作修正即可。

6.对于收卷变频器的调试，应先能实现其转矩控制功能良好，才进行开环张力控制模式选择；
7.有编码器反馈的变频器，在调换电机线后必须调换编码器线，且重新自学习调谐。（如能脱开负载则采用完整调谐方式）；

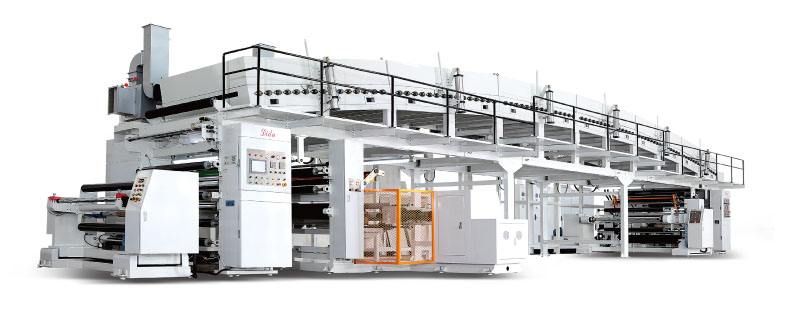

涂布机张力控制器电机配套使用调试

以上是涂布机张力控制器电机配套使用调试几个参考步骤；如您对这个还有疑问的话可以免费咨询东莞台灵机电相关技术问题。
