磁粉离合器选型知多少

2017-03-28

  关于磁粉离合器选型，小编之前只是泛泛而谈，并没有很好的说明选型要注意的东西。而今天呢，台灵机电小编将会为你分别从扭矩、转速以及滑差功率三大方面细说磁粉离合器选型要点。
  磁粉离合器/制动器选型一般以其所需最大转矩、转速为依据来选定，扭矩和转速在我们的产品说明上都有标明，而且在选型时客户自己一般都有明确的要求，这里就不细说了。如选型遇到问题可向我司业务免费咨询：18002922997杨小姐。
  在确保转矩、转速达标的情况下同时也要保证其实际工作滑差功率小于额定值，因为滑差功率会转化为热量造成各部位零件温度上升。具体计算公式如下：
  实际滑差功率P=2×3.14×M×n/60=F·V(单位：W)
  式中：M的---- 实际工作转矩（N·m） F的---- 张力（N）

n的---- 滑差转速（r/min） V的---- 线速度（m/s）

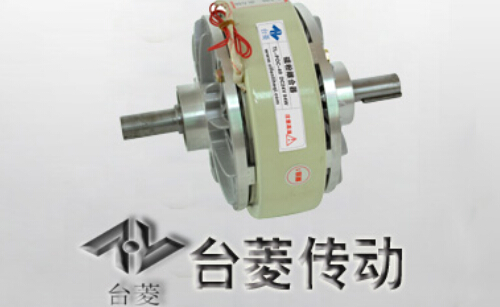

磁粉离合器选型

  （1）、在无变速机构的情况下，卷绕材料所需的最大张力与最大卷绕半径的乘积应小于磁粉制动器的额定转矩。此外，磁粉离合器的选择还与其位置有关系：在滑差功率匹配的前提下，把磁粉离合器放在高速级，则可以选择较小规格的离合器，其体积、成本也相应下降。当小规格磁粉离合器不能匹配，而需较大磁粉离合器时，应将其置于传动机构的中部或后部，以增大工作转矩降低滑差转速。
  （2）、磁粉离合器在散热条件一定时，其滑差功率是一定值，因此其实际工作转矩与转速可以相互补偿，即滑差转速提高时，则许用转矩将相应下降，但最高转速不得高于其许可转速。
  例：TL-POC-10型磁粉离合器，其额定转矩M=100N.m,滑差功率P=7KW
  则额定转速n=9550*P/M=9550*7/100=668.5r/min
  若实际滑差转速n=1500r/min(式中9550为常数系数)
  则许用转距应为M=9550*P/n=9550*7/1500=44.6N.m
  （注：式中9550为常数系数）
  温馨提示：选定磁粉离合器·制动器时，最好先确定需要哪种类型的磁粉离合器以及安装方式、种类以及性能要求都有哪些。关于磁粉离合器选型如有更多疑问或相关需求都可点击右侧咨询窗口进行咨询。
